102Na to pierwsze szybkobieżne wagony w Częstochowie, dotego przegubowe co zwiększa ich pojemność w stosunku do poprzednich Konstali 4N1. Wagon w dużej mierze opiera się na Konstalu 13N używanym w warszawie, w tym wypadku wydłużono go jednak o drugi człon, ale za to wrócono do sterowania korbowego (13N miał rozruch automatyczny a steorwanie odbywało się przez 3 pedały, czuwaka, hamulca i zadajnika jazdy). Bryła wagony została prawktycznie niezmieniona między trmawajami. Zamonotowano harmonijkowe drzwi automatyczne, nowe zaokrąglone czoło i bryła wagonu, wygodniejsze stanowisko pracy motorniczego, nowe miękkie siedzenia obite skajem, podłoga wyłożona wykładziną z gumy zamiast drewna, dużo mocniejsze silniki, zwiększona pojemność za sprawą drugiego członu, usunięto hamulec mechaniczny na rzecz hamulca szynowego. Sterowanie uproszczono w stosunku do 4N1 do zaledwie jednej korby, posiadającej 22 pozycji jazdy, 20 pozycji hamowania i pozycję neutralną. Hamulec jest elektrodynamiczny, ale wyposazono go także w elektromeganetyczne hamulce szynowe i hamulec tarczowy w środkowym członie.

Do częstochowy dostarczono 18 takich tramwajów, w 1970 pierwsze 6 oznaczone numerami 618-623, w 1971 kolejne 4 (624-627), w 1972 3 (628-630) a w 1973 ostatie 5 (631-635). Malowano je na czerwono z kremowymi fartuchami i pasem okiennym, początkowo numery taborowe były wypukłe a nie malowane na płasko. Wagony kursowału pojedynczo lub w dwuskładach. MPK wprowadzało w nich modyfikacje, takie jak zastawiania dolnych szybek w drzwiach lub usuwsanie gniazd jazdy ukrutnionej.

Przez pewnien czas wagony nie mogły jeździć do pętli Kucelin, ponieważ na rozjeździe wykolejał się środkowy wózek tramwaju. Wszystkie kursy były skrócone do pętli Al. Pokoju PKP i jedynie 4N1 dojeżdżały dalej.

Pierwszy tramwaj wycofano w 1989 i był to wagon nr 630. W 1991 zezłomowano 4 najstarsze wagony, w 1992 nr 633 a w 1993 nr 625. Kolejne masowe złomowania nastąpiły w 1997 gdy pozbyto 5 wagonów. W 1998 jednego 627 a rok później 626 i 635. W 2000 wycofano ostatnie wagony kursujące liniowo o numerach 622 i 623, będące w tym okresie głęboką rezerwą.

"Stodwójki" miały swój okres też jako tramwaje techniczne. W 1995 wagon 635 służył do odbierania śmieci. W 1998 tramwaj nr 628 przemianowano na techniczny nr 808 wprowadzając duże modyfikacje takie jak usunięcie czwartych drzwi, przebudowa tyłu i umieszczenie tam klapy do wkładania długich elementów, usunięcie krzeseł w tylnym członie, usunięcie ukrotnień i przemalowanie na żółto-niebiesko. Wykorzystywany był do różnych napraw, przjazdów próbnych, ale także do odśnieżania torowisk w zimę. Jak jedyny jeżdżacy egzemplarz histrocznego tramwaju czasem pełnił też rolę zabytku używanego do wycieczek, dopiero w 2013 zdecydowano o odbudowie. W 2008 pomalowan został przez dzieci.

W 2013 rozpoczęto odbudowę wagonu. Przywrócono oryginalny tył, orginalne drzwi z pełnym przeszkleniem, oryginalne wnętrze ze fotelami okrytymi skajem, odnowione całkowicie wnętrze, przywócono oryginalne malowanie i ogólnie odrestuarowano całość kontstrukcji. Niestety MPK zdecydowało nie stylizować tramwaju na to jak wyglądały po wyjeździ z fabryki w 1972, tylko tak jakby wyjechał z fabryki w 2015. Zastosowano w nim oznaczenia w formie zwykłych naklejek w czionce Arial oraz poręcze pomalowane na żółto. Również listwa na boku nie jest oryginalna a zaporzyczona z wagonu 105Na. Obecnie wagon kursuje w dni takie jak jubileusze MPK, Świeto Niepodległości lub finały WOŚP.


Dane technicze:



102Na
Producent Konstal
Długość 19 300 mm
Szerokość 2400 mm
Wysokość 3076 mm
Masa 25 900 KG
Układ drzwi 4-4-4-4
Wysokość podłogi przy drzwiach 890-890-890-890 [mm]
Silnik (moc) Dolmel LTb-220 (4x 41,5kW)
Liczba miejsc siedzących 32
Liczba miejsc stojących 153
Udział niskiej podłogi 0% (wysokopodłogowych)
Klimatyzacja Nie

Spis pojazdów:



Numer Malowanie Rok prod. Atrybuty Uwagi Skład: Linki
618 Czerwono-Kremowe 1970-1991 w 1991 roku. CZGK
619 Czerwono-Kremowe 1970-1991 w 1991 roku. CZGK
620 Czerwono-Kremowe 1970-1991 w 1991 roku. CZGK
621 Czerwono-Kremowe 1970-1991 w 1991 roku. CZGK
622 Czerwono-Kremowe 1970-2000 w 25.05.2000. CZGK
623 Czerwono-Kremowe 1970-2000 w 25.05.2000. Ostatni tramwaj liniowy 102Na w Częstochowie. CZGK
624 Czerwono-Kremowe 1971-1997 Przekazany do CS PSP w 1997 roku. Odstawiony od 1.03.1994 CZGK
625 Czerwono-Kremowe 1971-1993 Przekazany na części do MPK Kraków w 1993 roku. CZGK
626 Czerwono-Kremowe 1971-1999 w 1999 roku. Odcięty przód od 1999 roku reklamował firmę Ikar. CZGK
627 Czerwono-Kremowe 1971-1998 w 1998 roku. Odstawiony od 1.03.1994. CZGK
628 Czerwono-Kremowe 1972 Od 1.05.1998 przebudowany na techniczny nr 808, w okresie 2013-2015 odresaurowany, od 2015 jako 628 zabytkowy. CZGK CZGK
629 Czerwono-Kremowe 1972-1997 w 1997 roku. Odstawiony od 1.03.1994. CZGK
630 Czerwono-Kremowe 1972-1989 w 1989 roku. CZGK
631 Czerwono-Kremowe 1973-1997 w 1997 roku. Odstawiony od 1.03.1994. CZGK
632 Czerwono-Kremowe 1973-1997 w 1997 roku. Odstawiony od 1.03.1994. CZGK
633 Czerwono-Kremowe 1973-1992 w 1992 roku. CZGK
634 Czerwono-Kremowe 1972-1997 w 1997 roku. Odstawiony od 1.03.1994. CZGK
635 Czerwono-Kremowe 1972-1999 16.09.1999. Odstawiony od 1.03.1994. CZGK

Stan taboru na przestrzeni lat:



Rok Wpisane na stan Skreślone ze stanu Ilość na koniec roku
1970 6 (618-623) - 6
1971 4 (624-627) - 10
1972 3 (628-230) - 13
1973 5 (631-635) - 18
1974-1988 - - 18
1989 - 1 (630) 17
1990 - - 17
1991 - 4 (618-621) 13
1992 - 1 (633) 12
1993 - 1 (625) 11
1994-1996 - - 11
1997 - 5 (624,629,631,632,634) 6
1998 - 1 (627) 5
1999 - 2 (626,635) 3
2000 - 2 (622,623) 1
2001+ - - 1

Zdjęcia pojazdów:



» Pulpit w 628

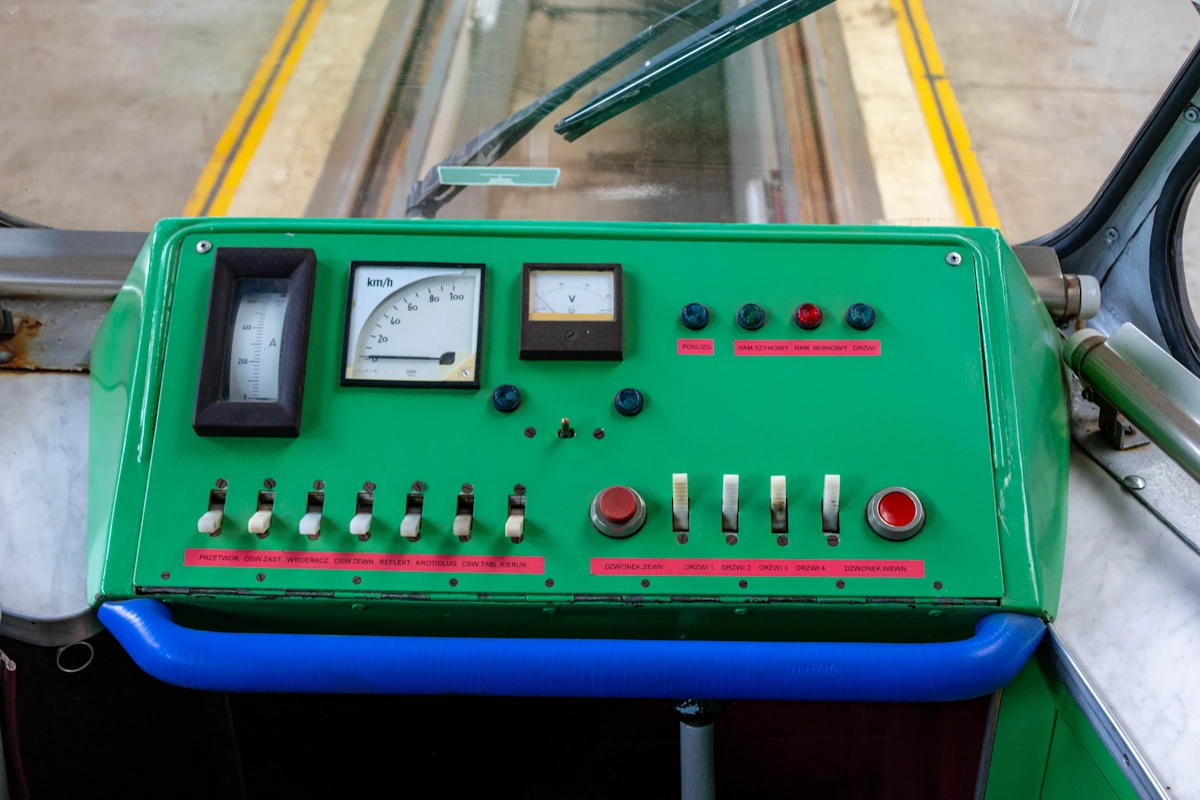

Pulpit Konstala 102Na #628
» 618
» 619
» 620
» 621
» 622
» 623
» 624
» 625
» 626
» 627
» 628

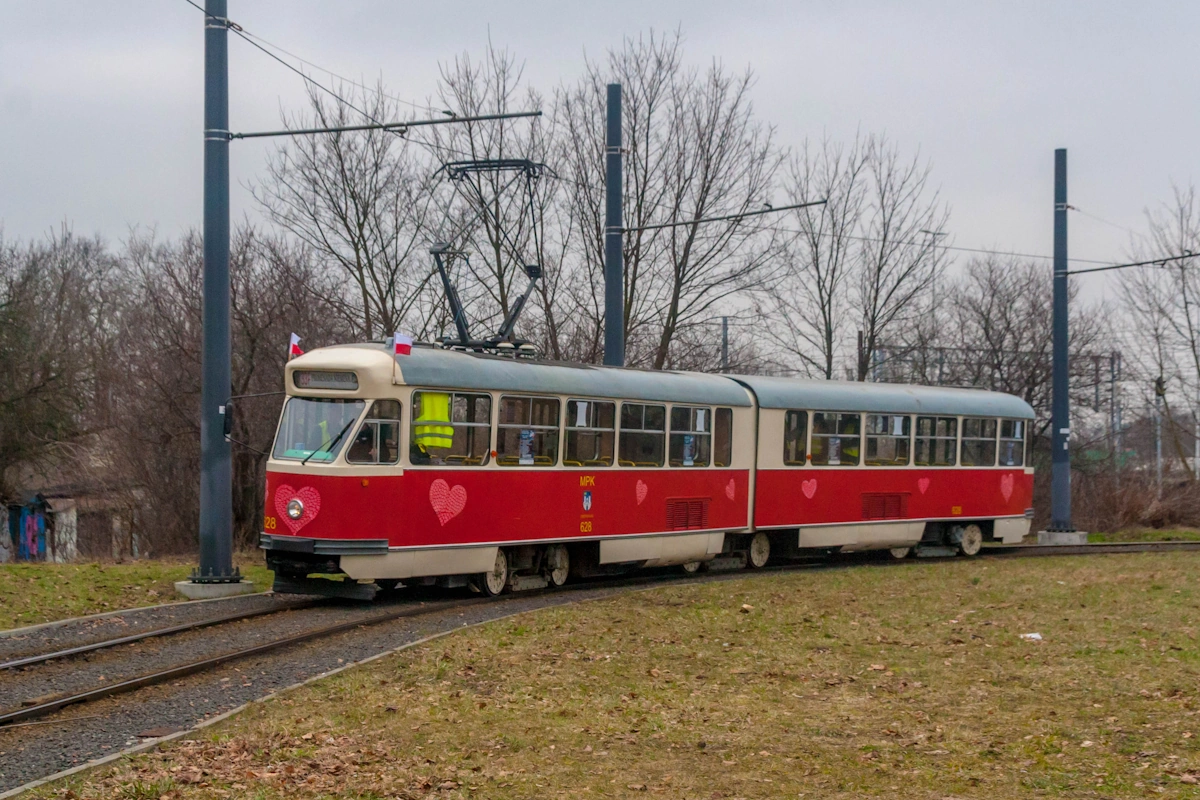

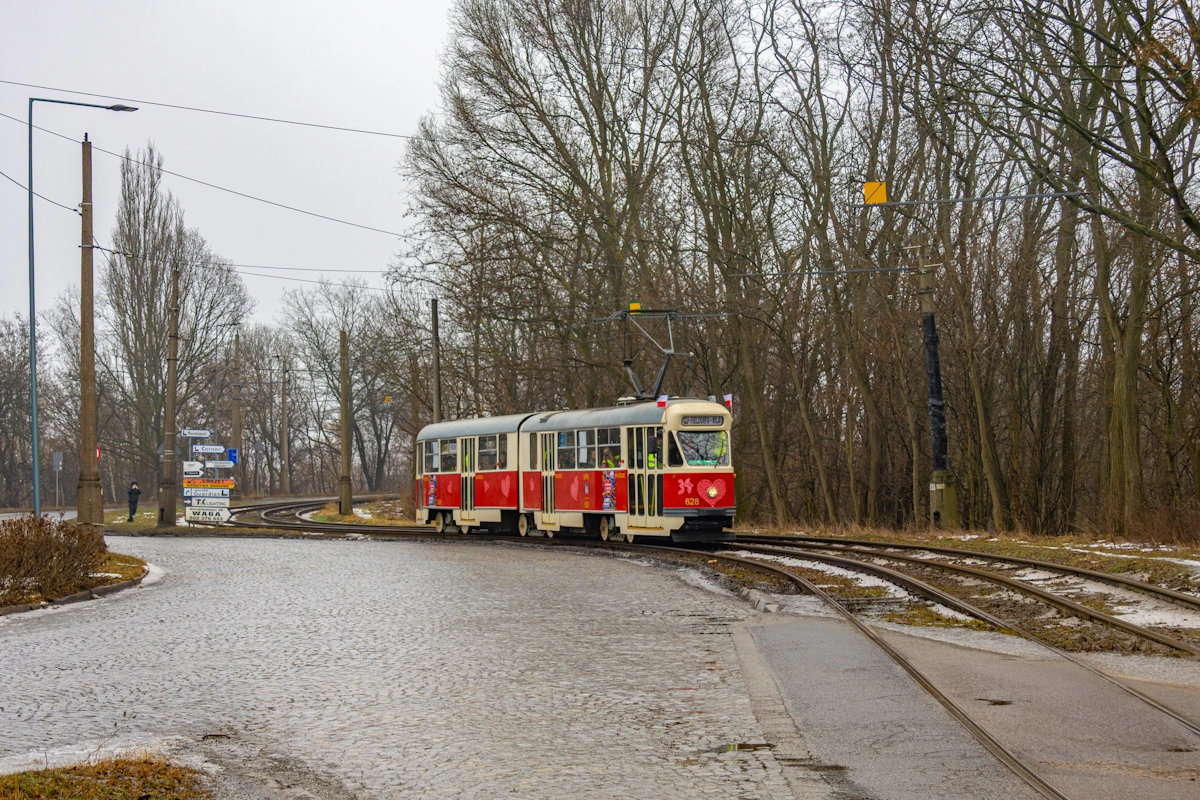

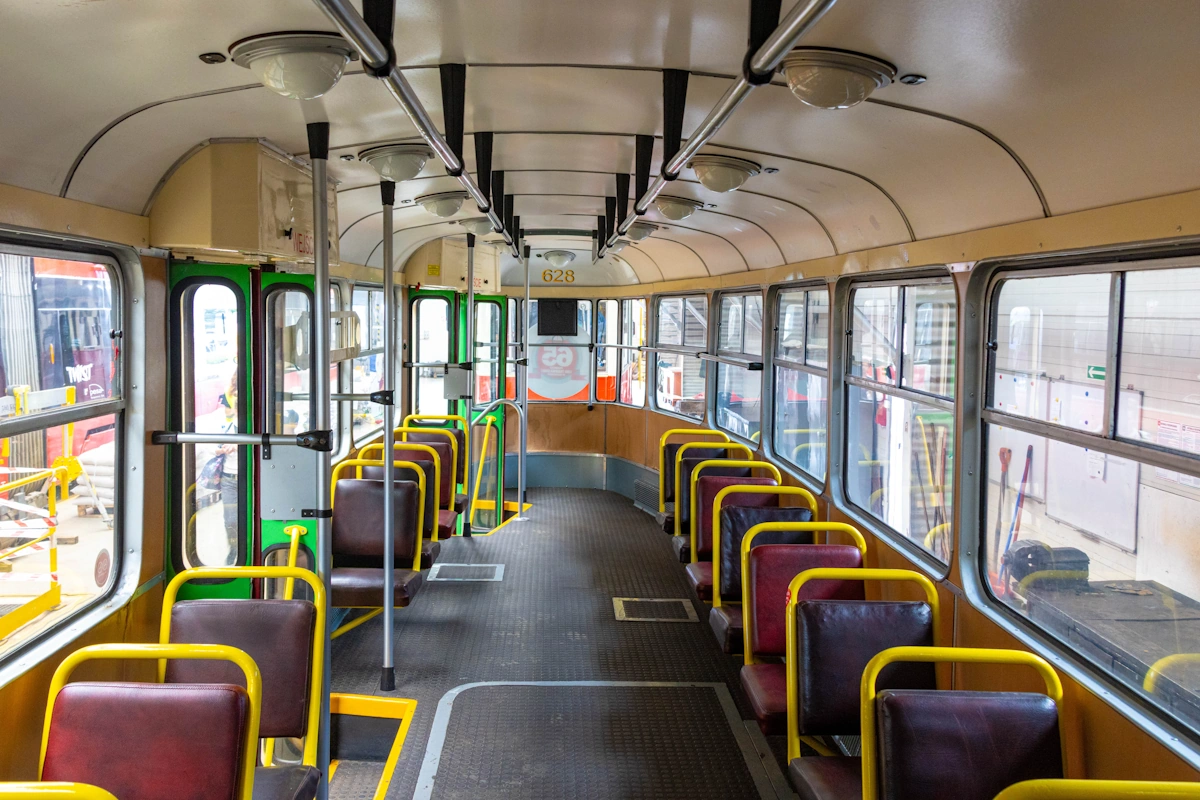

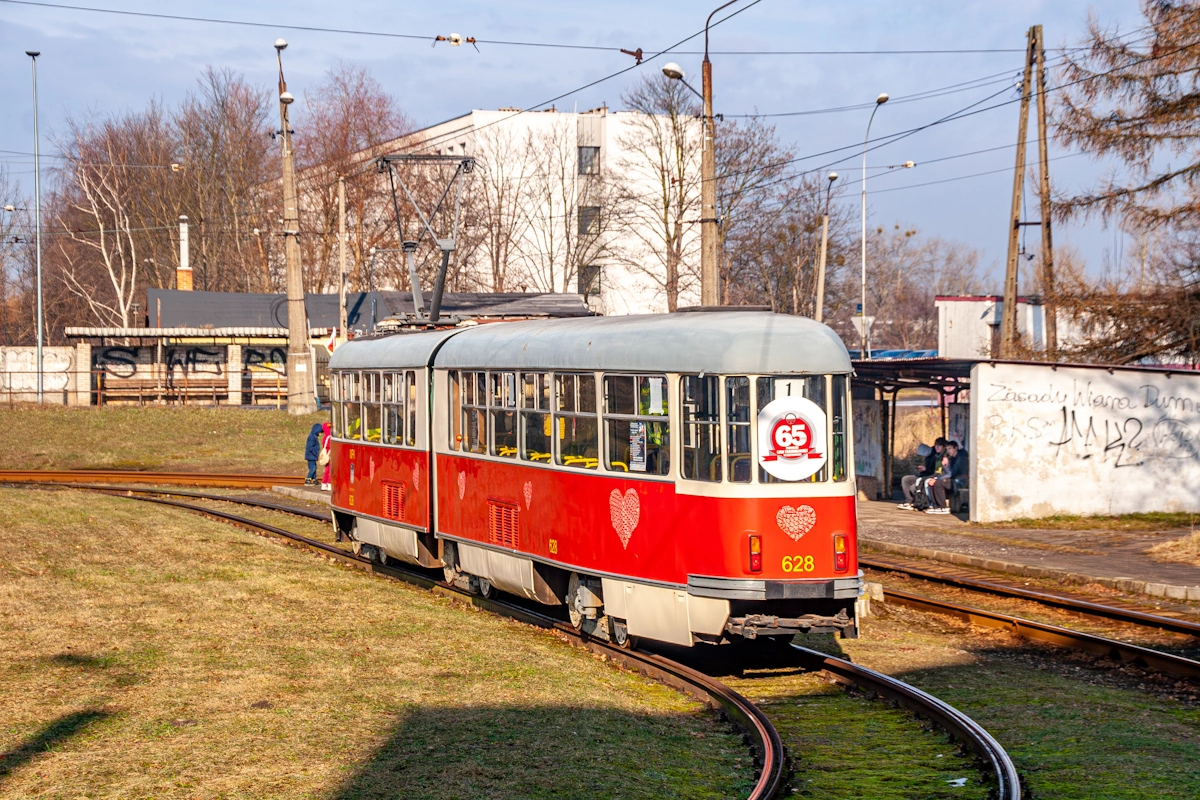

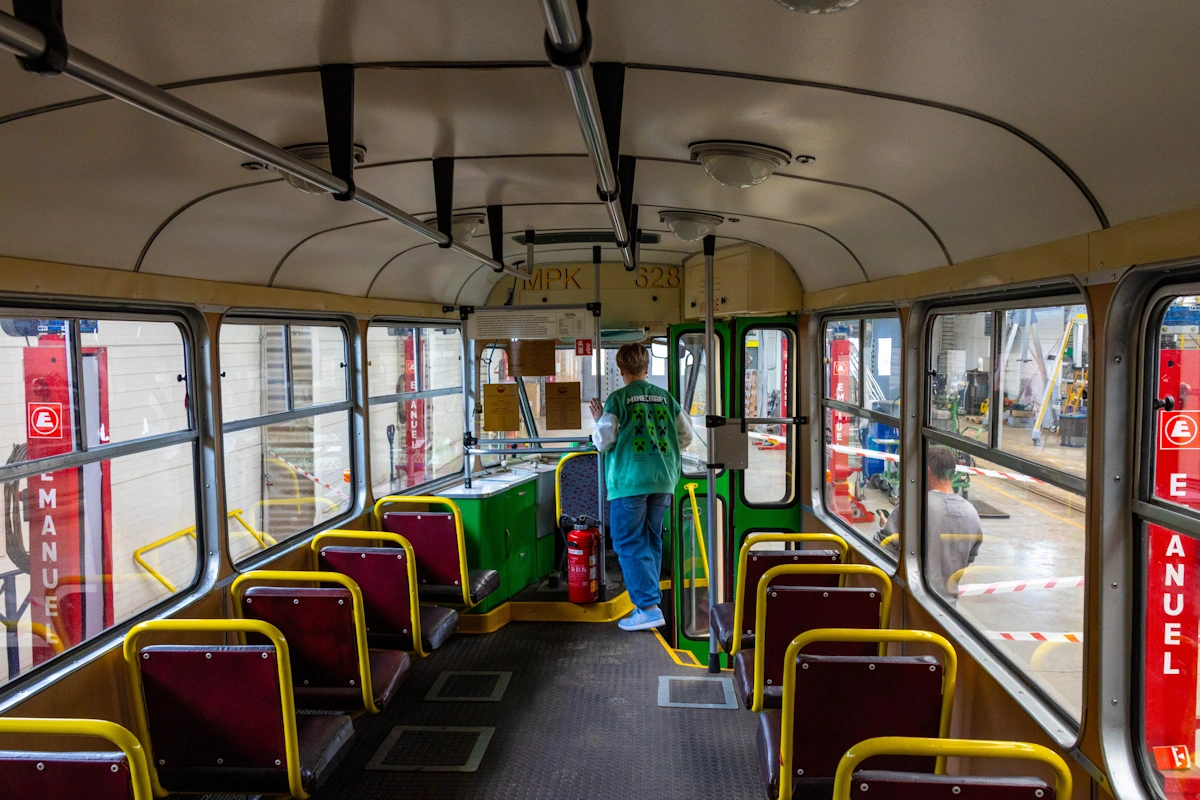

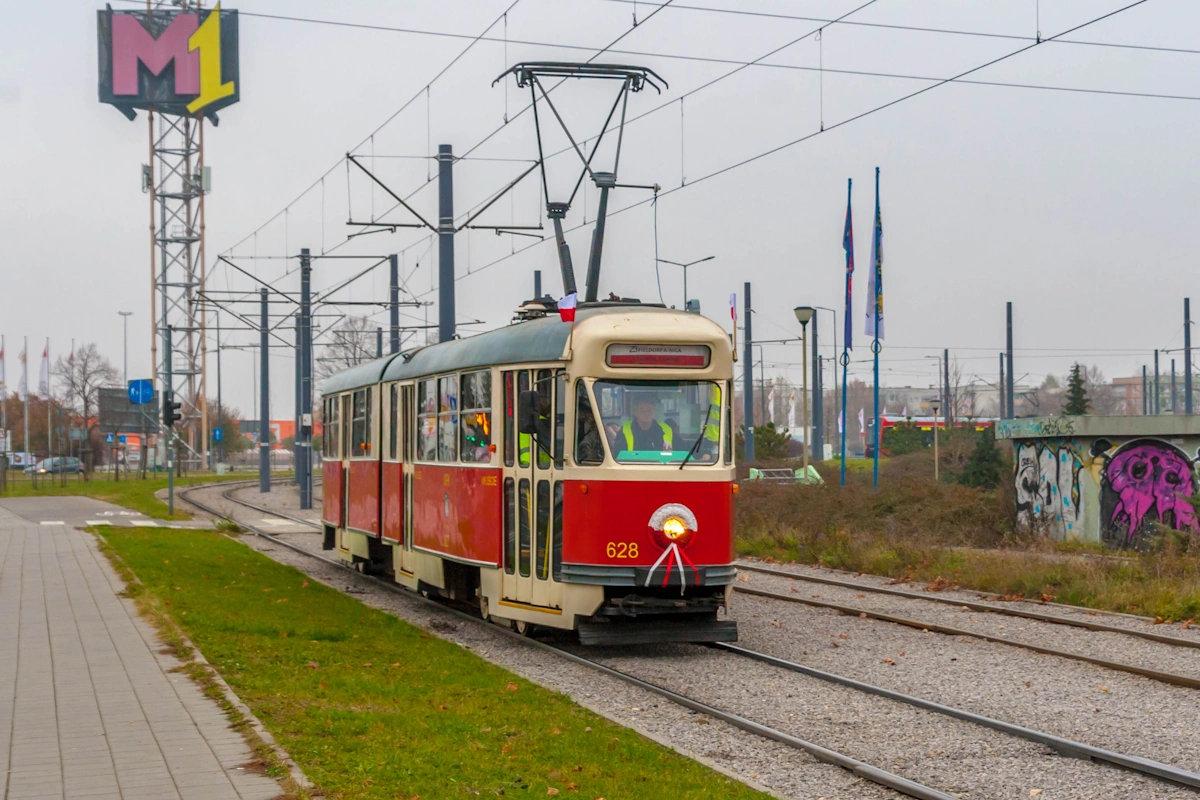

Konstal 102Na #628 Konstal 102Na #628 Konstal 102Na #628 Konstal 102Na #628 Wnętrze Konstala 102Na #628 Wnętrze Konstala 102Na #628
» 629
» 630
» 631
» 632
» 633
» 634
» 635
×
